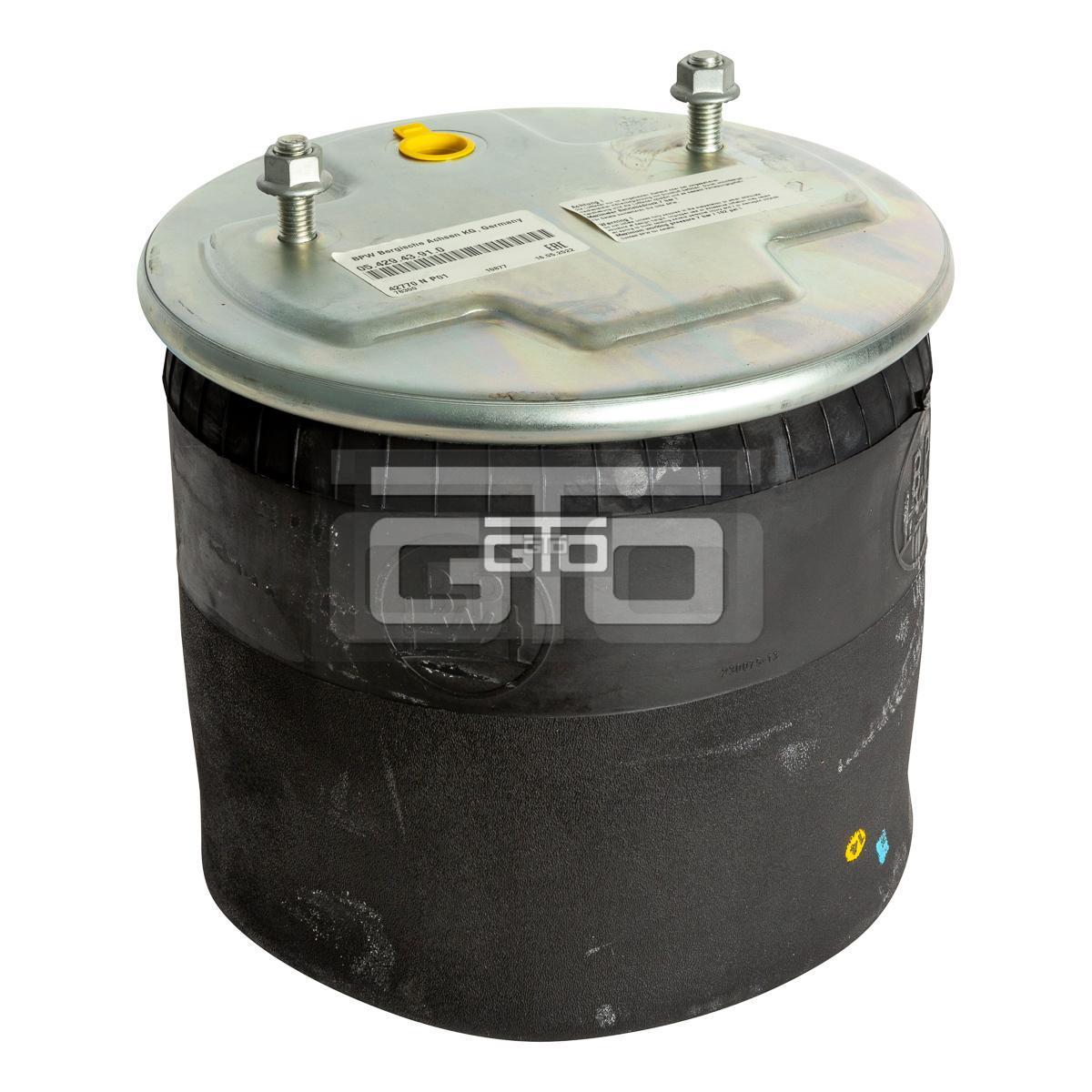

LUCHTBALG MONTAGE 30K

Beschrijving

BPW luchtbalgvering

TYPE 30K

MONTAGEPLAATS: RECHTS

AFSTAND MONTAGEBOUTEN: 150 MM

HARTAFSTAND MONTAGEBOUTEN: 25 MM

LUCHTSLANGAANSLUITING: M 22 x 1,5 HARTAFSTAND LUCHTSLANGAANSLUITING: 73 MM

HOOGTE MONTAGEPOT: 139 MM

DIAMETER: Ø 300 MM

Aanvullende tekst – Vervangen door 05.429.44.02.0

B – 150

C – 25

d – M 22 x 1,5

D – 73

Aanduiding luchtbalg – BPW 30K

Afmeting – BPW 30K / centrale schroef (fig. ZV)

H – 139

Artikel – 1200

Ø – 300

Opmerking – type 30K

Gebruik – Luchtvering

Gewicht [kg] – 6.475
